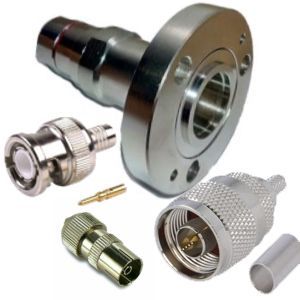

Conector tipo N.

Son conectores roscados para cable coaxial, tienen una impedancia de 50 Ω y fue inventado en la década de 1940 por Paul Neill (de allí la N de su nombre), funcionan dentro de especificaciones frecuencia de 0 GHz a 11 GHz.

Existe también una versión de 75 Ω que se utiliza principalmente en la infraestructura de los sistemas de televisión por cable.

Vicartechz te ofrece una completa variedad de conectores y adaptadores RF para tus necesidades.

Conector coaxial BNC.

El conector BNC cuyo nombre proviene del inglés (Bayonet) y de sus inventores (Neill – Concelman) tuvo su origen como de uso militar. Cuenta con dos terminales de bayoneta en el conector hembra; el acoplamiento se logra completamente con un cuarto de vuelta de la tuerca de acoplamiento lo que permite conexión/desconexión rápida, con impedancias de 50 y 75 Ω, utilizado para cable coaxial, usado con cables coaxiales como RG-58 y RG-59 en aplicaciones de RF, también es muy utilizado en equipos de radio de baja potencia, instrumentos de medición como osciloscopios, generadores, puentes, video compuesto en dispositivos de video comerciales, etc.

Conector TNC.

El conector TNC (Threaded Neill-Concelman) es una versión con rosca del conector BNC. Tiene una impedancia de 50 Ω y su ranga de frecuencias a las que opera va de 0 hasta 11 GHz. A altas frecuencias de microondas tiene un mejor comportamiento que el BNC.

Conectores coaxiales UHF.

UHF (Ultra High Frequency), es una banda del espectro electromagnético que ocupa el rango de frecuencias de 300 MHz a 3 GHz (frecuencias VHF y HF). Ya más adelante se aplicó en radios amateur hasta 150 MHz.

Este conector es considerado obsoleto ya que no existe ninguna especificación o estándar activo que regule las características mecánicas y eléctricas del sistema del conector UHF.

También hay que aclarar que el conector UHF macho es mayormente comercializado con la referencia PL-259 y el conector hembra como SO-239.

Conector Mini UHF.

Se trata de la versión miniaturizada del conector UHF. Diseñado para el uso en telefonía móvil y aplicaciones en las que el tamaño juega un papel fundamental. Su rendimiento es mucho mejor que el UHF estándar y opera hasta 2.5 GHz.

Conectores FME.

Conector miniatura de gran rendimiento con corriente continua a 2,0 GHz. Se usa principalmente con cables coaxiales RG-58 o equivalentes empleados en aplicaciones e instalaciones móviles.

Conector SMA.

El SMA (SubMiniature version A) es tipo de conector roscado para cable coaxial utilizado en microondas, tiene una impedancia de 50 Ω, sus aplicaciones están en el rango que va desde los 18 GHz y llegan hasta frecuencias de 33 GHz.

El conector SMA utiliza un dieléctrico de politetrafluoroetileno (PTFE) que contacta a lo largo del plano de acoplamiento.

Conector RP-SMA.

(RP = Reverse Polarity), es una variación de la especificación del conector SMA que únicamente invierte el género de la interfaz con el pin y rosca en la hembra, lo suelen llevar las antenas Wi-Fi.

Conector DIN 7-16.

El conector 7-16 DIN o 7/16 es un conector RF roscado de 50 Ω, que se utiliza para unir cables coaxiales. Estos conectores producen menor distorsión de intermodulación y por lo tanto, se especifican en sitios de RF con mucho tráfico y en casi todos los sistemas de enlaces en los que varios transmisores comparten una antena común, por ello se encuentra entre los conectores RF de alta potencia más utilizados en sistemas de antenas de redes celulares. Su nombre 7/16 es una referencia al diámetro exterior de 7 mm del contacto interno hembra y el correspondiente diámetro interior de 16 mm del contacto externo.

• Impedancia: 50 Ω.
• Frecuencia de operación (banda): 0 – 8800 MHz.
• Poder promedio: 1.1 kW @ 900 MHz.
• Pico de potencia, máximo: 40.00 kW.
• Pérdida de inserción, típicas: 0.05 dB.
• Efectividad de blindaje:  -110 dB.

Conector 4.3-10.

El conector 4.3/10 o 4.3-10 mejora su rendimiento eléctrico independiente del mecanismo de instalación (tornillo, tornillo de mano y cierre rápido).

Es usado con cables semirrígidos y multiflexibles para nuevas estaciones base, así como soluciones para sistemas de antenas. Debido al poco espacio disponible el conector 4.3-10 es igualmente empleado en pequeños dispositivos.

Conector EIA.

Generalmente, estos conectores sólo se requieren para la transmisión de potencia muy alta donde los diámetros de la línea de alimentación pueden ser de varias pulgadas. El diseño de la brida, las dimensiones del conductor interno y externo están estandarizados, por la EIA (Electronic Components Industry Association) Las impedancias de 50 Ω (RS-225) y 75 Ω (RS-259) están igualmente normalizadas por la asociación, al igual que su tamaño en medidas inglesas que varían de 3/8 a 6 1/8 de pulgada de diámetro exterior (DE) para 50 Ω y de 3/8 a 3 1/8 de pulgada de diámetro exterior para 75 Ω. Estos conectores se caracterizan por bajas perdidas, alto rendimiento y gran robustez. Comercialmente se consiguen para cables foam y dieléctricos de diferentes diámetros (1/2”, 7/8”, 1-1/8”, 1-5/8”, 3-1/8”, 4-1/8”, 5”, 6-1/8”) así como para cables Radio Guía (RG213, RG214, RG218, RG177).
