⭐¿Cuánto sabes sobre diodos?

¿Qué es un diodo?

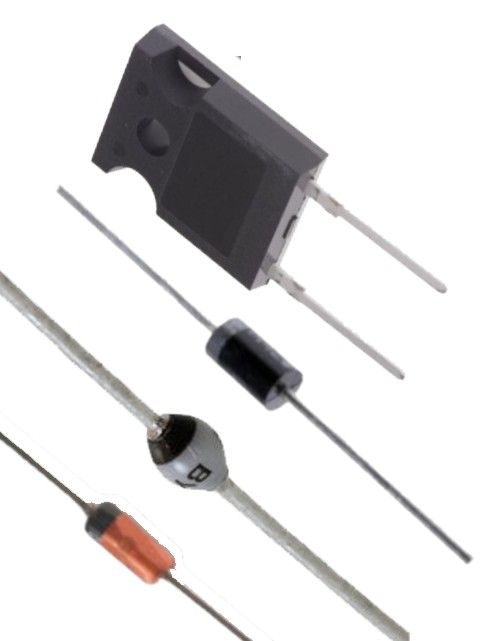

Un diodo es un dispositivo semiconductor formado químicamente por una unión llamada PN (En un material tipo P encontramos escasez de electrones. También estará presente un material tipo N que tiene un exceso de ellos.) que permite que la corriente eléctrica fluya en una dirección (la cual está dada por su polaridad), pero no permite a la corriente fluir en la dirección opuesta (polarización inversa).

La mayoría de los diodos permiten que la corriente fluya solo cuando se aplica tensión al ánodo o terminal positivo.

Los diodos también se conocen como rectificadores porque cambian corriente alterna (CA) a corriente continua (CC) pulsante. Los diodos se clasifican según su tipo, voltaje y capacidad de corriente.

¿Cuál es el simbolo eléctrico de un diodo?

El símbolo de diodo es:

La flecha negra en el símbolo apunta en el sentido de la corriente de avance del diodo y en los diodos axiales su Cátodo o terminal negativo se marca con una banda.

¿Cómo probar un diodo?

La forma más común es mediante el uso de un multímetro, produce un pequeño voltaje entre las puntas de prueba suficiente para aplicar polarización directa a la juntura de un diodo. La caída de tensión normal es de 0.5 V a 0.8 V. La resistencia de un diodo en buen estado con polarización directa debe variar de 1000 ohmios a 10 ohmios y el multímetro pitará.

Cuando se aplica polarización inversa, la pantalla de un DMM muestra 0L y el multímetro permanece en silencio.

DIODO 500MW 100 VOLT SILICON EPITAXIAL 1N914

TRANSIENT VOLTAGE SUPPRESSORS 66.4V 1500W 1.5KE82A

DIODO SCHOTTKY 5V 35MA UHF MIXER HP2835-514

Da click sobre las imágenes

Tipos de diodos.

¿Qué es un Diodo Zener?

Los diodos Zener están diseñados para mantener un voltaje fijo a través del diodo cuando se polariza inversamente. Esta capacidad se utiliza para proporcionar voltajes de referencia conocidos, una operación importante en las fuentes de alimentación.

Una vez alcanzada la tensión zener, la tensión en los terminales del zener no varía, permanece constante, aunque aumente la tensión de alimentación.

El diodo Zener tiene un voltaje de ruptura inversa bien definido, en el cual comienza a conducir corriente y continúa operando continuamente en el modo de polarización inversa sin dañarse.

Diodo Túnel o Esaki

Este tipo de diodo se caracteriza por un efecto de túnel en la unión PN. Esta es una región de resistencia negativa en la dirección polarizada de manera directa. En el diodo túnel cuando el voltaje aumente, la corriente va a disminuir. Este tipo de diodo, de baja potencia, es común verlo en aplicaciones de microondas debido a que su voltaje de operación se encuentra entre 1.8 y 3.8 volts.

Las aplicaciones que encontramos para un diodo túnel pueden ser como: amplificador, oscilador o un flip-flop.

Diodo Schottky

La unión de este tipo de diodo es una Metal-N, es decir que pasa de un metal a un semiconductor. Que, al ser polarizado en dirección directa, su caída de voltaje se encuentra entre 2.0 a 0.5 volts, lo cual es perfecto para aplicaciones de circuitos de alta velocidad

Diodo LED

Es muy popular en el mercado.

Este diodo emite fotones a partir de muy baja intensidad de corriente y existen de diferentes colores, lo cual dependerá del material con el que fueron construidos.

Su funcionamiento es básicamente que, al ser polarizado directamente, fluirá una intensidad de corriente y al aumentar la tensión el diodo, comenzará a emitir fotones.

Fotodiodo

Es muy sensible a la luz, es por ello que la manera correcta de utilizarlo es conectarlo de manera inversa, ya que al incidir la luz en el diodo, este aumentará la intensidad de corriente.
